Ensayos y estudios geotécnicos previos: claves para definir la cimentación

Los estudios geotécnicos son investigaciones del subsuelo que analizan las propiedades físicas y mecánicas del terreno. Estos estudios permiten determinar la capacidad de carga y estabilidad del suelo, información fundamental para elegir el sistema de cimentación más seguro y eficiente, ya sea mediante pilotes, muros pantalla o cimentaciones superficiales.

¿Por qué los estudios geotécnicos previos son obligatorios?

En la industria de la construcción, la seguridad estructural comienza mucho antes de que se vierta el primer metro cúbico de concreto. Los estudios geotécnicos no son simplemente un requisito burocrático; son la base científica sobre la cual se apoya cualquier edificación, puente o infraestructura. Sin un conocimiento preciso de lo que hay bajo la superficie, los ingenieros trabajan a ciegas, lo que puede derivar en fallas catastróficas o sobrecostos innecesarios.

La principal razón de su obligatoriedad radica en la mitigación de riesgos. Un estudio detallado identifica:

• La presencia de suelos expansivos o colapsables.
• La profundidad del nivel freático (presencia de agua).
• La capacidad real de soporte de carga del terreno.
• La susceptibilidad a la licuación durante sismos.
• La estabilidad de taludes cercanos al proyecto.

Para los desarrolladores y constructoras en Colombia, seguir los lineamientos de los servicios de cimentación y geotecnia es vital para cumplir con la normativa vigente y garantizar la longevidad de la inversión. La caracterización del terreno permite prever asentamientos diferenciales, que son los responsables de grietas estructurales y fallas en fachadas que devalúan cualquier propiedad.

Fases críticas de la investigación geotécnica de campo

Un proceso de ingeniería geotécnica riguroso se divide en etapas secuenciales que garantizan la obtención de datos fiables. El trabajo no se limita a perforar el suelo; requiere una interpretación experta de las muestras extraídas para convertir datos brutos en decisiones de ingeniería.

El flujo de trabajo estándar en un proyecto profesional incluye:

1. Reconocimiento preliminar y revisión de mapas geológicos.
2. Ejecución de sondeos y perforaciones mecánicas en sitio.
3. Realización de ensayos de penetración estándar (SPT).
4. Extracción de muestras inalteradas para análisis de laboratorio.
5. Medición de niveles de agua subterránea y presiones.

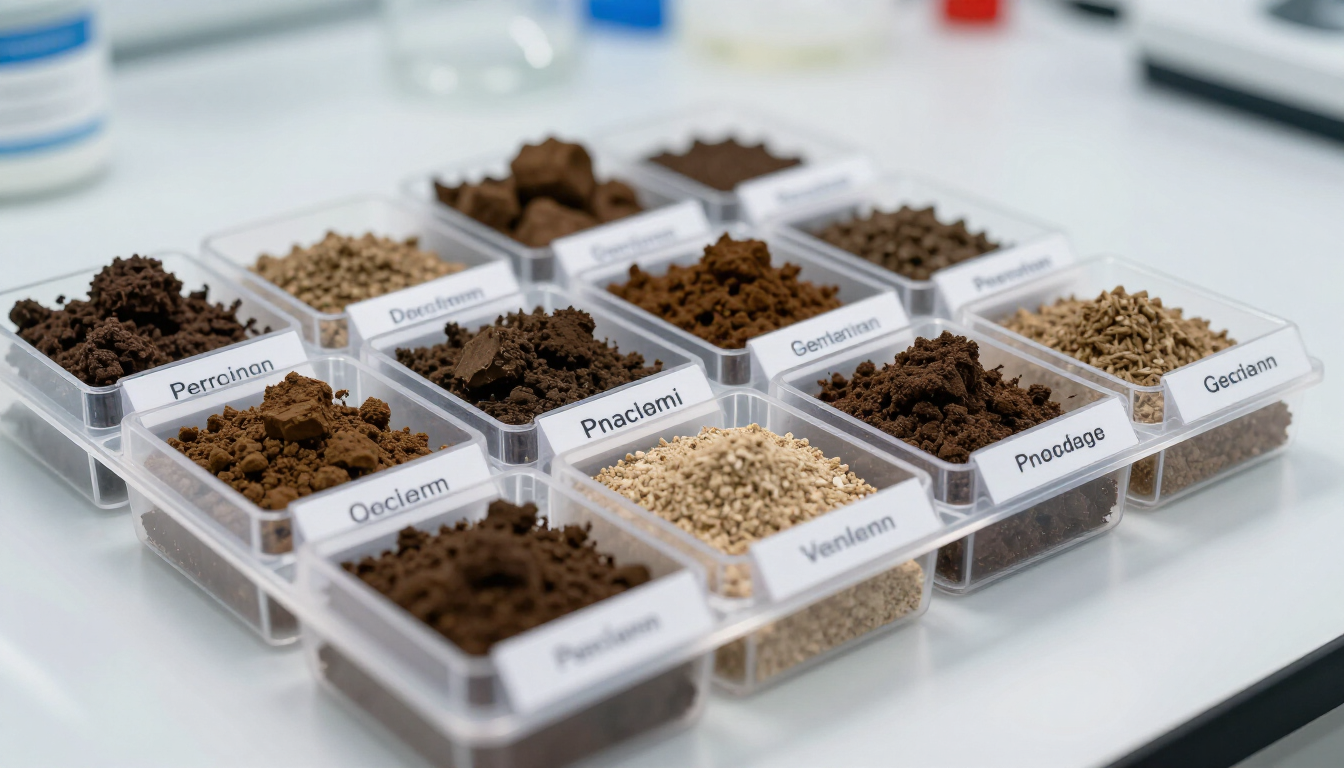

Una vez en el laboratorio, las muestras se someten a pruebas de granulometría, límites de Atterberg, consolidación y resistencia al corte. Estos datos permiten al especialista definir el perfil estratigráfico del lote, identificando cada capa de suelo con sus respectivas propiedades. Esta información es la que finalmente llega al diseñador estructural para que este pueda calcular el sistema de cimentación óptimo para las cargas de la edificación.

¿Cómo determina el suelo el diseño de la cimentación?

La relación entre el suelo y la estructura es una danza de fuerzas. El diseño de la cimentación debe garantizar que el esfuerzo transmitido al terreno no supere su capacidad admisible y que los asentamientos sean tolerables según el uso de la edificación. Los estudios geotécnicos dictan el camino a seguir basándose en la rigidez y resistencia del suelo encontrado.

Si el estudio revela suelos firmes y competentes a poca profundidad (como rocas o arenas densas), es probable que se opte por cimentaciones superficiales. Sin embargo, en ciudades como Bogotá, donde predominan las arcillas blandas y los depósitos lacustres, la situación es más compleja. Aquí, el suelo suele requerir una transferencia de cargas a estratos más profundos y resistentes.

Los factores determinantes incluyen:

• El coeficiente de balasto para el diseño de losas.
• El ángulo de fricción interna en suelos granulares.
• La cohesión en suelos finos como las arcillas.
• La densidad relativa del material excavado.
• La compresibilidad del terreno bajo cargas sostenidas.

Clasificación de sistemas de cimentación estructural

Tras analizar el informe geotécnico, el equipo de ingeniería debe seleccionar el sistema que mejor se adapte a las condiciones del terreno y a la magnitud del proyecto. No existe una solución única, sino una optimización técnica y económica para cada caso particular en el panorama de la construcción en Colombia.

Los sistemas se dividen fundamentalmente en dos categorías:

1. Cimentaciones Superficiales: Zapatas aisladas, corridas y losas de cimentación, usadas cuando el suelo superficial tiene alta capacidad portante.
2. Cimentaciones Profundas: Pilotes (preexcavados o hincados), barretes y micropilotes, necesarios cuando los estratos superiores son deficientes.
3. Sistemas de Retención: Muros pantalla y anclajes, esenciales en proyectos con sótanos profundos o topografía difícil.
4. Mejoramiento de Suelos: Inyecciones de compactación o columnas de grava para aumentar la capacidad del terreno original.

Elegir incorrectamente el sistema no solo pone en riesgo la obra, sino que puede elevar los costos de construcción de manera exponencial. Por ello, en nuestro blog exploramos constantemente casos de estudio donde la geotecnia de precisión ha salvado proyectos complejos mediante el uso inteligente de pilotes y técnicas de drenaje.

¿Qué parámetros mecánicos definen la estabilidad del terreno?

Para que una constructora pueda proceder con confianza, el estudio de suelos debe entregar valores numéricos precisos. La estabilidad no es un concepto abstracto, sino un equilibrio de presiones. Los parámetros mecánicos obtenidos en los estudios geotécnicos permiten modelar el comportamiento del edificio ante cargas estáticas y eventos dinámicos.

El parámetro más conocido es la capacidad portante, pero no es el único. La resistencia al corte es crucial, ya que define si el suelo fallará por deslizamiento interno. En suelos arcillosos, la consolidación es un factor crítico; es el proceso por el cual el agua es expulsada de los poros del suelo bajo carga, provocando asentamientos a lo largo de meses o años.

Aspectos técnicos a considerar en el reporte:

• Módulo de elasticidad del suelo para cálculos de deformación.
• Presión de poros y su efecto en la estabilidad.
• Resistencia de punta y fricción lateral para el cálculo de pilotes.
• Grado de saturación y su impacto en la cohesión.
• Presencia de materia orgánica que pueda degradar la cimentación.

Normativa NSR-10 y seguridad en geotecnia colombiana

En Colombia, el diseño y construcción de edificaciones está regido por el Reglamento Colombiano de Construcción Sismo Resistente (NSR-10). El Título H de esta normativa se dedica exclusivamente a los estudios geotécnicos, estableciendo los requisitos mínimos de exploración, diseño y construcción.

La NSR-10 exige una cantidad mínima de sondeos dependiendo del tipo de edificación y su importancia. Por ejemplo, un edificio de gran altura requiere una exploración mucho más profunda y densa que una vivienda unifamiliar. Ignorar estos estándares no solo es ilegal, sino que anula las pólizas de garantía y responsabilidad civil del proyecto.

Cumplir con la norma implica:

1. Contar con un ingeniero geotecnista debidamente matriculado.
2. Realizar sondeos a la profundidad mínima establecida por la norma.
3. Presentar un informe que incluya recomendaciones claras de diseño.
4. Evaluar el riesgo sísmico específico de la zona de construcción.
5. Supervisar la ejecución de las cimentaciones en campo.

¿Cuándo es necesario transicionar a cimentaciones profundas?

La decisión de utilizar cimentaciones profundas suele venir dictada por la incapacidad del suelo superficial para soportar las cargas sin sufrir deformaciones excesivas. Este escenario es común en grandes desarrollos urbanos donde el peso del edificio es considerable o donde los suelos superficiales son rellenos no controlados o depósitos aluviales blandos.

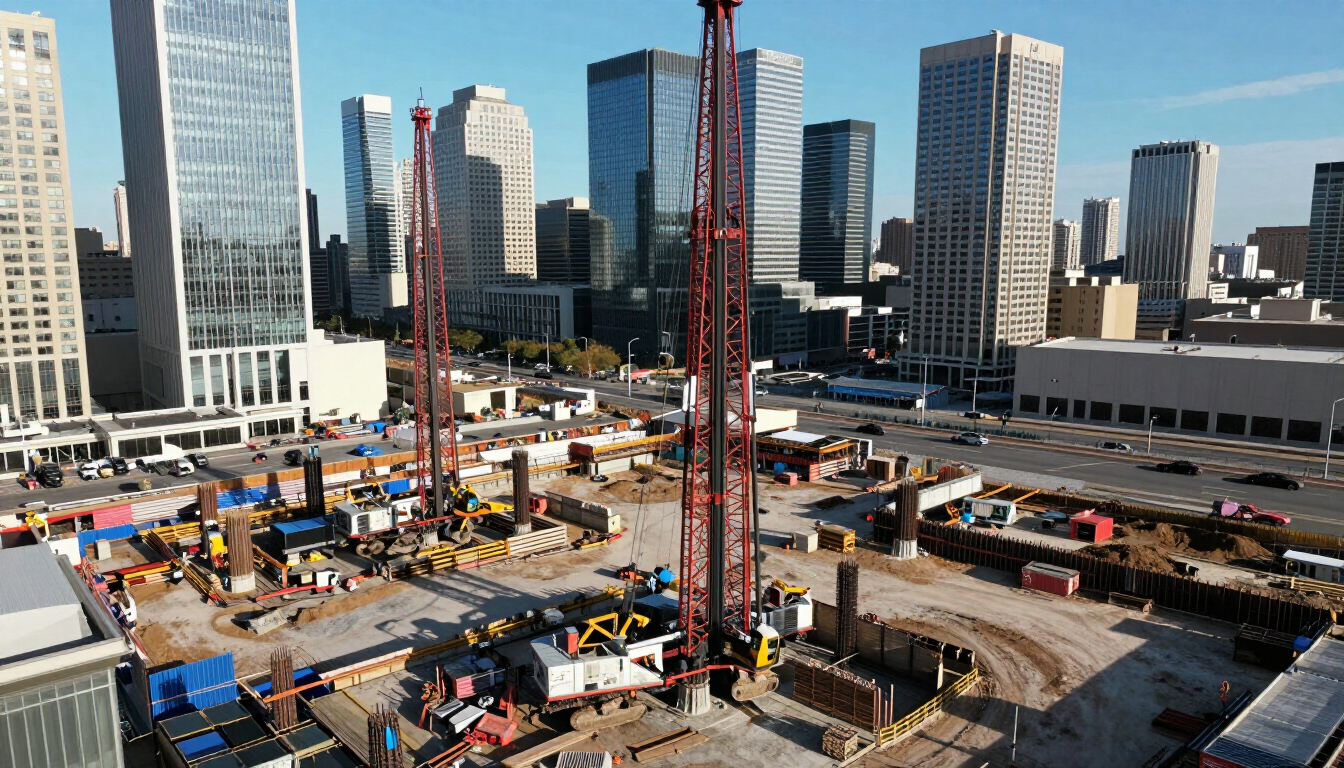

Los pilotes y muros pantalla permiten llevar las cargas a estratos de suelo firme o roca que se encuentran a decenas de metros bajo el nivel de la calle. Esta técnica es la que permite la existencia de rascacielos y grandes puentes en terrenos que, de otro modo, serían inconstruibles.

Optimización de costos mediante estudios precisos

Muchos desarrolladores ven los estudios geotécnicos como un gasto, cuando en realidad son una inversión con un alto retorno. Un estudio conservador o mal realizado a menudo lleva a diseños sobredimensionados. Si el geotecnista no está seguro de la resistencia del suelo debido a una exploración pobre, aplicará factores de seguridad excesivos, lo que se traduce en cimentaciones más costosas de lo necesario.

Un estudio de alta precisión permite:

• Reducir el diámetro o la longitud de los pilotes necesarios.
• Evitar excavaciones innecesarias en terrenos difíciles.
• Prevenir retrasos por sorpresas geológicas durante la obra.
• Optimizar el uso de materiales como acero y concreto.
• Garantizar una ejecución más rápida y segura.

Al invertir en geotecnia de calidad, las constructoras aseguran la viabilidad financiera de sus proyectos. Para obtener una asesoría personalizada sobre su próximo proyecto, no dude en ponerse en contacto con nosotros. Estamos listos para aplicar la mejor ingeniería en el subsuelo de sus obras.

Conclusión sobre la importancia de la geotecnia

En resumen, los estudios geotécnicos son el pilar fundamental para la elección y diseño de cualquier sistema de cimentación exitoso. Al proporcionar una comprensión detallada de las propiedades del subsuelo, estos estudios permiten a ingenieros y desarrolladores tomar decisiones informadas que garantizan la seguridad estructural, el cumplimiento normativo y la eficiencia económica. Ya sea que su proyecto requiera zapatas simples o cimentaciones profundas complejas, la clave reside en la calidad de la investigación previa.

Takeaways clave para su proyecto:

• La seguridad estructural comienza con una caracterización precisa del terreno.
• El cumplimiento de la NSR-10 es indispensable para la legalidad y solidez de la obra.
• Un estudio geotécnico de calidad previene sobrecostos y fallas futuras.
• La elección entre cimentaciones superficiales y profundas depende directamente de los datos del informe.
• La geotecnia profesional es la mejor garantía para su inversión inmobiliaria.
