Muros pantalla para excavaciones profundas: tiempos, control y seguridad

La planeación de muros pantalla es el proceso técnico-estratégico que define el diseño, excavación y vaciado de estructuras de contención profunda. Busca garantizar la estabilidad del terreno y optimizar plazos mediante el análisis del suelo, el control de fluidos estabilizadores y el uso de maquinaria especializada de alta precisión.

¿Por qué es crítica la planeación de muros pantalla en grandes obras?

En el ámbito de la ingeniería civil moderna, los muros pantalla no son solo elementos de soporte; son el corazón de la integridad estructural en proyectos que requieren sótanos profundos o contenciones en entornos urbanos densos. Una planeación de muros pantalla deficiente puede derivar en retrasos catastróficos, sobrecostos por desperdicio de concreto o, en el peor de los casos, inestabilidad en las edificaciones colindantes. Al ser una técnica de cimentaciones profundas que se ejecuta "a ciegas" bajo el nivel del suelo, la precisión es el factor determinante.

La importancia radica en la gestión de riesgos geotécnicos. Antes de que la primera cuchara bivalva (grab) toque el suelo, el equipo de ingeniería debe haber modelado el comportamiento del terreno frente a la presión hidrostática y las cargas laterales. En Colombia, donde la variabilidad de suelos es extrema —desde las arcillas blandas de la sabana de Bogotá hasta suelos más granulares en otras regiones—, la planeación permite anticipar si necesitaremos lodos bentoníticos o poliméricos para evitar el colapso de las paredes de la zanja. Sin esta etapa previa, la seguridad de los trabajadores y del entorno se ve seriamente comprometida.

Además, la planeación integra la logística de equipos pesados. Las pantalladoras son máquinas de gran tonelaje que requieren plataformas de trabajo estables. Si no se planea la superficie de apoyo, el riesgo de volcamiento o de falta de verticalidad en los paneles aumenta, lo cual afectaría la hermeticidad del muro y su capacidad de carga estructural.

Variables clave que inciden en los plazos de ejecución

Determinar el cronograma de una obra de cimentación requiere un análisis detallado de factores que a menudo son subestimados por los desarrolladores. La eficiencia en la planeación de muros pantalla depende de una sincronización perfecta entre la excavación, la colocación de la armadura y el vaciado del concreto.

Las variables principales que afectan los plazos incluyen:

• Consistencia y tipo de suelo: La presencia de estratos rocosos o bolos (piedras grandes) reduce drásticamente la velocidad de excavación de la almeja.
• Estabilidad del nivel freático: La presencia de agua requiere un control riguroso de la densidad del lodo estabilizador para evitar derrumbes internos.
• Logística de suministro de concreto: En ciudades con restricciones de tráfico, el flujo constante de mixers es vital para evitar juntas frías en el panel.
• Gestión de lodos: La capacidad de la planta de tratamiento para reciclar y limpiar el lodo determina qué tan rápido puede iniciarse el siguiente panel.
• Disponibilidad de plataformas de trabajo: Un terreno mal preparado impide el movimiento fluido de la grúa y la pantalladora, sumando horas muertas.

Al optimizar estas variables, una constructora puede reducir los tiempos de ciclo por panel hasta en un 20%, lo que en proyectos de infraestructura masiva representa ahorros millonarios y un cumplimiento estricto de los hitos contractuales.

¿Cómo garantizar la seguridad y el control de calidad en la obra?

La seguridad en la construcción de muros pantalla no se limita al uso de cascos y arneses; se trata de seguridad estructural y preventiva. Durante la fase de planeación de muros pantalla, se deben establecer protocolos de control de calidad que monitoreen cada centímetro de la excavación. El uso de instrumentación geotécnica, como inclinómetros y piezómetros, es fundamental para detectar movimientos milimétricos en el terreno antes de que se conviertan en fallas estructurales.

El control de la verticalidad es otro pilar esencial. Un muro que se desvía de su eje vertical no solo pierde capacidad portante, sino que dificulta la excavación posterior de los sótanos y puede invadir predios vecinos. Para mitigar esto, empleamos sistemas de medición ultrasónica (Koden) que escanean las paredes de la zanja llena de lodo, permitiendo ajustes en tiempo real. Este nivel de rigor técnico es lo que diferencia a una empresa líder en Cimentaciones y Geotecnia de una operación convencional.

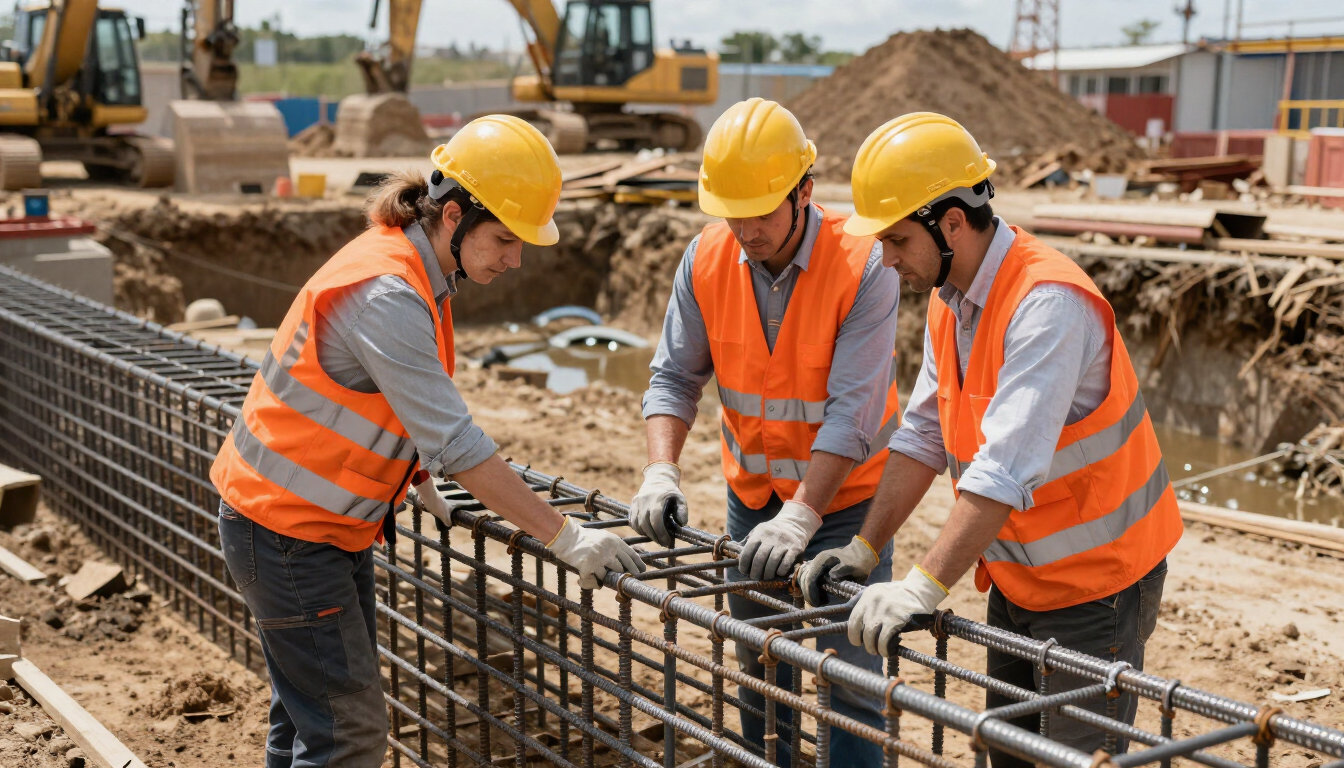

Respecto a los materiales, el acero de refuerzo debe estar diseñado para resistir los esfuerzos de izaje y el empuje del concreto fresco. Las jaulas de acero suelen ser enormes y su manipulación requiere grúas con tablas de carga específicas. La seguridad operativa exige que cada maniobra de izaje esté calculada y supervisada por ingenieros de campo, asegurando que la armadura quede centrada y con el recubrimiento adecuado para evitar la corrosión a largo plazo.

Uso de fluidos estabilizadores y tecnología de lodos

El éxito de los muros diafragma depende en gran medida de la química y la física de los lodos. Estos fluidos cumplen la función vital de ejercer una presión hidrostática superior a la del suelo y el agua subterránea, manteniendo la zanja abierta sin necesidad de entibación metálica. En la planeación de muros pantalla, la elección entre bentonita y polímeros depende del análisis de laboratorio de las muestras de suelo.

La bentonita es tradicional y excelente para sellar suelos porosos gracias a la formación de una "costra" (filter cake) en las paredes. Por otro lado, los polímeros ofrecen ventajas ambientales y de limpieza, ya que son más fáciles de decantar y requieren menos espacio para plantas de tratamiento. Sin embargo, su uso requiere un control de pH y viscosidad mucho más estricto. La correcta gestión de estos fluidos no solo garantiza la seguridad de la excavación, sino que también facilita el flujo del concreto durante el vaciado por el método Tremie, desplazando el lodo hacia la superficie sin contaminar la mezcla estructural.

¿Qué papel juegan los barretes en la estabilidad estructural?

En muchos proyectos de alta complejidad, la planeación de muros pantalla se complementa con la inclusión de barretes. Los barretes son esencialmente pilotes rectangulares excavados con el mismo equipo de los muros pantalla. Su ventaja principal es su alta capacidad de carga, superior a la de los pilotes circulares tradicionales, debido a su mayor área lateral y de punta.

Integrar barretes en el diseño permite:

• Soportar cargas concentradas de columnas de gran envergadura.
• Optimizar el espacio en sótanos, eliminando la necesidad de cabezales voluminosos.
• Aprovechar la misma maquinaria presente en el sitio para los muros perimetrales.
• Mejorar la resistencia a esfuerzos cortantes en zonas sísmicas como Colombia.
• Reducir los tiempos globales de cimentación al unificar procesos constructivos.

Esta sinergia entre muros pantalla y barretes representa la vanguardia en soluciones geotécnicas, permitiendo que edificios cada vez más altos se cimenten de forma segura en suelos desafiantes. La transición fluida entre la excavación del perímetro y la cimentación interna es una de las mayores ventajas competitivas que ofrecemos a los gerentes de obra.

¿Cómo afectan los desafíos logísticos urbanos a los proyectos en Colombia?

Operar en ciudades como Bogotá, Medellín o Cali presenta retos que van más allá de lo técnico. La planeación de muros pantalla debe considerar las restricciones de movilidad y el manejo de residuos. La excavación de un muro pantalla genera grandes volúmenes de suelo saturado de lodo que deben ser transportados a botaderos autorizados siguiendo estrictas normas ambientales.

La coordinación del tráfico es crítica. Dado que el vaciado de un panel de muro pantalla no puede interrumpirse, se deben gestionar permisos especiales de movilidad para asegurar que el concreto llegue en los intervalos planeados. Un retraso de dos horas en una ciudad congestionada puede significar la pérdida de un panel completo o la creación de una discontinuidad estructural que requeriría costosas reparaciones posteriores mediante inyecciones de lechada o consolidación de suelos.

Conclusión y pasos estratégicos para el éxito del proyecto

La planeación de muros pantalla es el cimiento de cualquier proyecto de infraestructura sólido y exitoso. Al integrar un análisis profundo de las variables del suelo, un control de calidad riguroso y una logística impecable, los desarrolladores pueden garantizar no solo la seguridad estructural sino también la viabilidad financiera de su obra. La precisión en cada fase —desde el diseño de la mezcla de lodos hasta el monitoreo de la verticalidad— es lo que define la excelencia en ingeniería civil.

Puntos clave para recordar:

• La planeación técnica previa reduce riesgos de colapso y sobrecostos por concreto.
• El control de lodos es vital para mantener la estabilidad de la zanja y la calidad del vaciado.
• La seguridad estructural depende del monitoreo constante y la precisión en la verticalidad.
• Integrar barretes y pilotes optimiza la capacidad de carga del sistema de cimentación.
• La logística urbana en Colombia exige una coordinación milimétrica de suministros y residuos.

Si está liderando un proyecto que requiere soluciones de alta complejidad, no deje la base de su estructura al azar. Para obtener asesoría técnica especializada y garantizar la solidez de sus cimentaciones, le invitamos a entrar en Contacto con nuestro equipo de expertos.
