Hincado de pilotes y tuberías de concreto: aplicaciones y beneficios

El hincado de pilotes y tuberías de concreto es una técnica de cimentación profunda que consiste en introducir elementos prefabricados en el suelo mediante impactos controlados o vibración. Este método garantiza una transferencia de carga eficiente al estrato resistente, mejorando la densidad del suelo circundante y asegurando la estabilidad estructural en terrenos de baja capacidad portante.

¿Qué es el hincado de pilotes y tuberías de concreto?

El proceso de cimentación por hincado representa uno de los pilares de la ingeniería civil moderna. En esencia, se trata de la instalación de elementos estructurales verticales —pilotes o tuberías de gran diámetro— que se introducen en el subsuelo hasta alcanzar una profundidad de rechazo o un estrato competente. A diferencia de las cimentaciones excavadas, el hincado no retira material, sino que lo desplaza lateralmente. Este desplazamiento genera un efecto de compactación en las paredes del fuste, lo que incrementa significativamente la fricción lateral y, por ende, la capacidad de carga total del elemento.

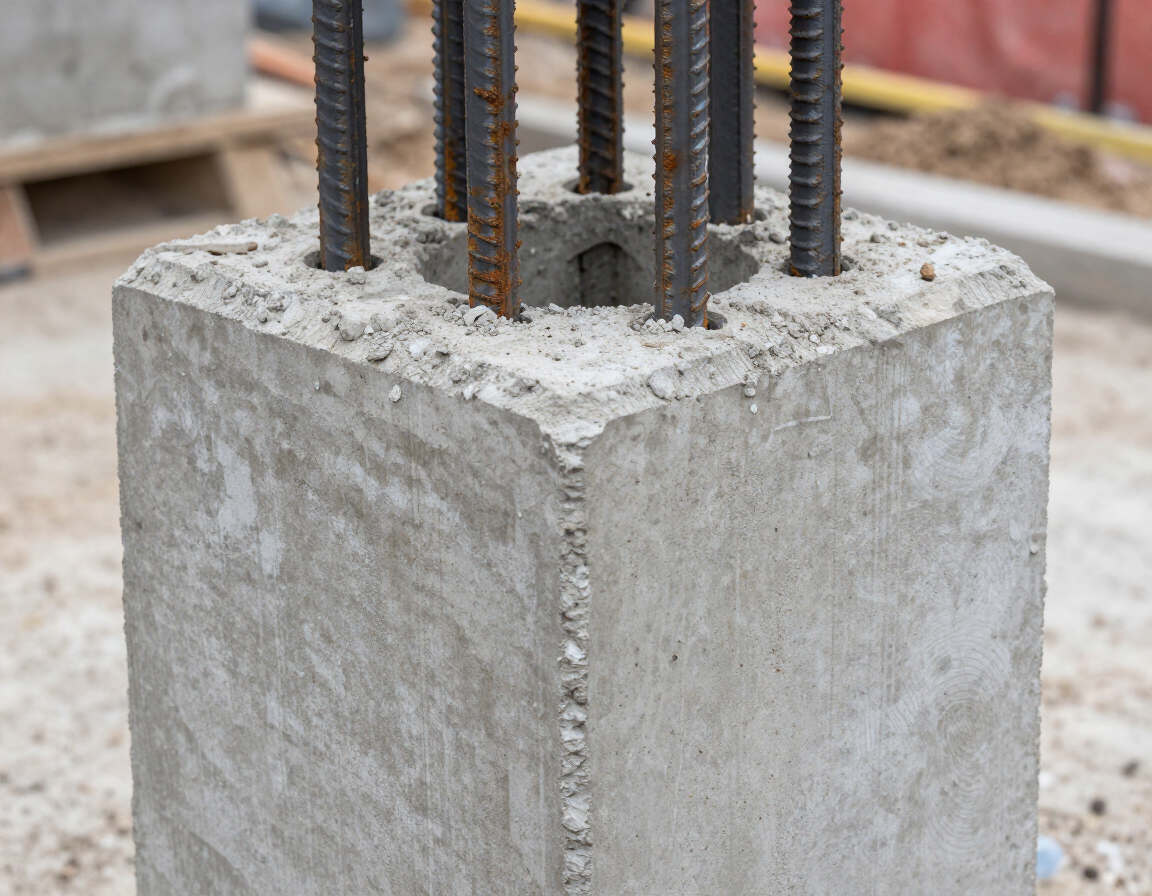

En Colombia, dadas las condiciones geológicas variadas que encontramos desde la Sabana de Bogotá hasta las zonas costeras, el hincado de pilotes y tuberías de concreto se ha consolidado como la opción predilecta para proyectos que requieren rapidez y control de calidad absoluto. Los pilotes prefabricados son fabricados en plantas especializadas bajo condiciones controladas de humedad y temperatura, garantizando una resistencia del concreto que suele oscilar entre los 4.000 y 6.000 PSI, dependiendo del diseño estructural solicitado por el calculista.

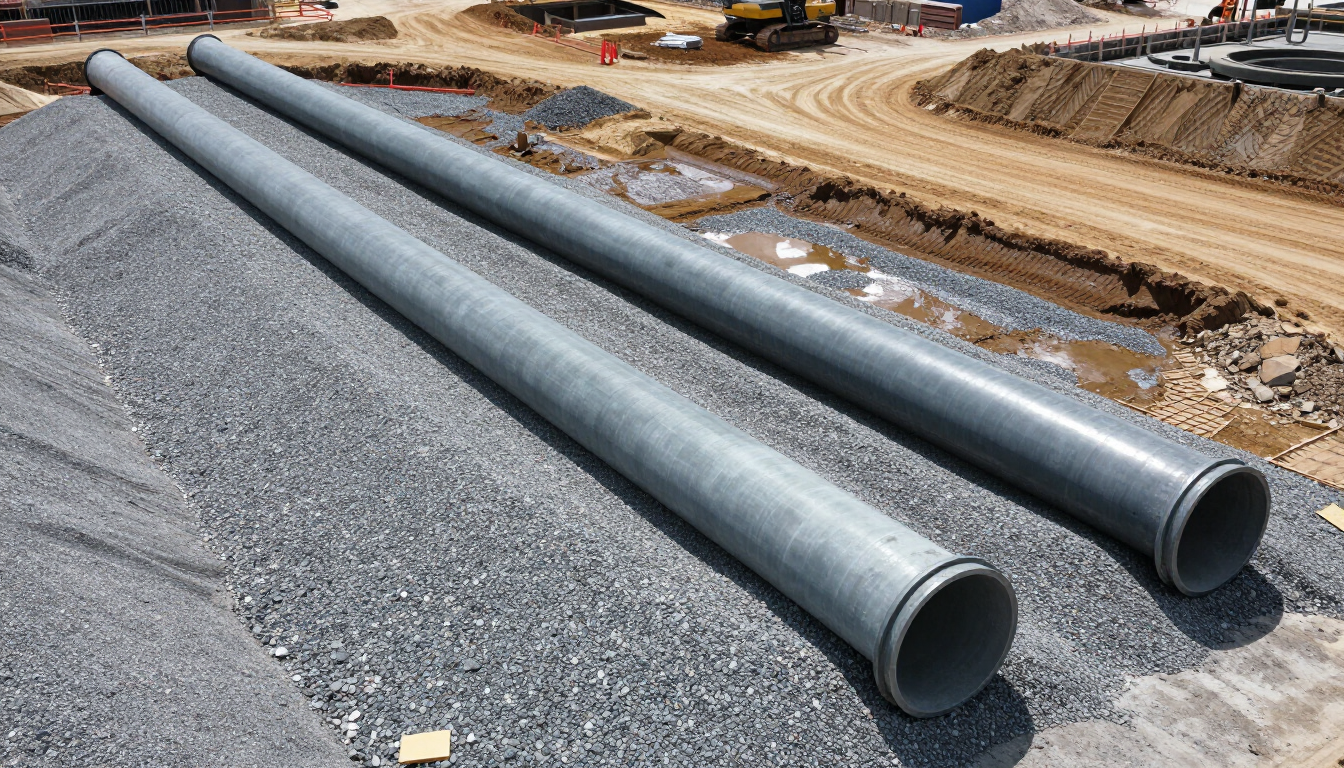

Cuando hablamos de tuberías de concreto hincadas, nos referimos a elementos que cumplen funciones duales: pueden servir como cimentación para cargas axiales o como conductos estructurales para sistemas de drenaje y servicios públicos en zonas donde el suelo no permite zanjas abiertas. La versatilidad de este método permite a las constructoras y desarrolladoras optimizar tiempos en el cronograma de obra sin sacrificar la seguridad.

Tecnología y maquinaria en el proceso de hincado

El éxito de una cimentación por hincado depende directamente del equipo utilizado y de la pericia técnica del operador. En la actualidad, la ingeniería geotécnica dispone de diversas herramientas para ejecutar este trabajo con precisión milimétrica:

• Martillos Diésel: Son los más comunes en proyectos de infraestructura pesada. Funcionan mediante la ignición de combustible que impulsa un pistón hacia arriba, el cual cae por gravedad impactando el cabezote del pilote.
• Martillos Hidráulicos: Ofrecen un control superior sobre la energía de impacto. Permiten ajustar la altura de caída del mazo, lo que es crucial cuando se trabaja cerca de estructuras existentes para minimizar las vibraciones.
• Vibrohincadores: Utilizan frecuencias de vibración para reducir la fricción entre el pilote y el suelo, permitiendo que el elemento "fluya" hacia el estrato deseado; son ideales para suelos granulares saturados.
• Cabezotes de protección: Elementos de sacrificio colocados entre el martillo y el pilote para distribuir la energía del golpe y evitar que el concreto se fisure durante la instalación.
• Grúas de celosía y líderes: Estructuras verticales que guían el pilote y el martillo, asegurando que el ángulo de inclinación sea exactamente el proyectado en los planos.

La elección del equipo no es al azar. Nuestros ingenieros realizan un análisis previo de la hincabilidad, simulando mediante software especializado cómo responderá el pilote al estrés del impacto según las propiedades del suelo registradas en el estudio de geotecnia. Si deseas conocer más sobre nuestra maquinaria, visita nuestra sección de Cimentaciones y Geotecnia .

¿Cuáles son las principales ventajas del hincado de pilotes?

Optar por el hincado de pilotes y tuberías de concreto frente a otros sistemas de cimentación profunda ofrece beneficios tangibles que impactan tanto el presupuesto como la durabilidad de la obra. A continuación, detallamos las ventajas más significativas para los interventores e ingenieros civiles:

1. Control de Calidad Prefabricado: Al ser elementos fabricados en serie bajo normas técnicas estrictas, se eliminan los riesgos asociados al vaciado de concreto in situ, como la segregación o el lavado de cemento por presencia de nivel freático.
2. Verificación Inmediata de Carga: Durante el hincado, es posible realizar pruebas de carga dinámica (PDA) para verificar que cada pilote cumpla con la resistencia de diseño en tiempo real, permitiendo ajustes inmediatos.
3. Compactación del Terreno: El desplazamiento del suelo mejora las propiedades geotécnicas del entorno, lo que a menudo resulta en una mayor capacidad de carga por fuste que un pilote excavado de las mismas dimensiones.
4. Limpieza en Obra: Al no generar excedentes de excavación (lodos bentoníticos o tierra), el sitio de construcción se mantiene más limpio, organizado y con menor impacto ambiental por disposición de residuos.
5. Ejecución Rápida: Una vez posicionada la maquinaria, el hincado de un pilote puede realizarse en cuestión de minutos, permitiendo avanzar en varios puntos de la cimentación simultáneamente.

Estas ventajas hacen que el hincado sea la solución líder en terrenos blandos, donde la estabilidad de las paredes de una excavación sería incierta. Para una evaluación específica de su terreno, no dude en ponerse en contacto con nuestro equipo técnico.

Aplicaciones críticas en infraestructura y edificación

El uso de pilotes y tuberías de concreto no se limita a un solo tipo de proyecto. Su adaptabilidad permite su implementación en escenarios altamente exigentes. En el ámbito vial y de transporte, el hincado es fundamental para la construcción de puentes y viaductos, donde las pilas deben soportar cargas dinámicas considerables y resistir la erosión en cauces de ríos. En estos casos, las tuberías de concreto actúan a menudo como camisas perdidas o elementos de refuerzo estructural.

En el sector portuario, el hincado de pilotes es la única opción viable para muelles y plataformas marítimas. El concreto utilizado se diseña con aditivos especiales para resistir el ataque de sulfatos y la corrosión salina, garantizando una vida útil superior a los 50 años. Por otro lado, en la edificación urbana, edificios de gran altura en ciudades con suelos arcillosos dependen de grupos de pilotes hincados para evitar asentamientos diferenciales que podrían comprometer la integridad de la fachada y los acabados.

Finalmente, en proyectos de saneamiento básico, el hincado de tuberías de concreto mediante métodos de hincado directo o "pipe jacking" permite la instalación de colectores sin necesidad de romper pavimentos existentes, una técnica esencial en la modernización de redes urbanas en ciudades densamente pobladas.

¿Cómo se garantiza la calidad durante el proceso de hincado?

La seguridad estructural es nuestra prioridad absoluta. Para garantizar que el hincado de pilotes y tuberías de concreto cumpla con los estándares internacionales (como las normas ASTM D1143 o ASTM D4945), seguimos un protocolo riguroso. El primer paso es el monitoreo de la energía de impacto; cada golpe es registrado para calcular la "penetración por golpe", un indicador clave del rechazo del suelo.

Posteriormente, implementamos Ensayos de Integridad (PIT) para asegurar que el fuste del pilote no haya sufrido daños internos durante el proceso. Esta prueba utiliza ondas sónicas para detectar cualquier discontinuidad en la masa del concreto. En proyectos de alta complejidad, la Prueba de Carga Estática sigue siendo el estándar de oro, donde aplicamos cargas reales al pilote para observar su comportamiento bajo tensión, asegurando que los factores de seguridad calculados en el diseño se cumplan rigurosamente.

¿Por qué elegir pilotes prefabricados sobre otras soluciones?

Muchos desarrolladores se preguntan si el hincado es superior a los pilotes fundidos in situ. La respuesta técnica radica en la confiabilidad. Al elegir pilotes prefabricados hincados, usted elimina la incertidumbre de la calidad del concreto enterrado. No hay riesgo de intrusión de suelo en la sección del pilote ni de interrupción de la continuidad del refuerzo de acero. Además, la capacidad de hincar elementos de hasta 15 o 20 metros en una sola pieza, o mediante juntas mecánicas especializadas para profundidades mayores, ofrece una flexibilidad operativa inigualable en la ingeniería civil colombiana.

Si desea explorar casos de éxito y aprender más sobre cimentaciones profundas, le invitamos a leer nuestro blog , donde compartimos actualizaciones técnicas constantes.

Resumen y Conclusiones del Hincado

El hincado de pilotes y tuberías de concreto se posiciona como la solución más robusta y eficiente para enfrentar los retos geotécnicos de los proyectos de infraestructura modernos. Al combinar la resistencia controlada del concreto prefabricado con la mejora de las propiedades del suelo mediante el desplazamiento, este método ofrece una seguridad estructural inigualable.

Puntos clave a recordar:

• Eficiencia: El hincado es significativamente más rápido que otros métodos de cimentación profunda.
• Seguridad: Permite pruebas de carga dinámica en tiempo real para validación inmediata.
• Versatilidad: Aplicable desde muelles marítimos hasta rascacielos y puentes viales.
• Sostenibilidad: Genera menos desperdicio de material y mantiene la limpieza en el frente de obra.

Para garantizar que su próximo proyecto cuente con la solidez técnica necesaria, evalúe las ventajas del hincado y consulte con especialistas en geotecnia que comprendan las particularidades del suelo local.
