¿Qué son los pilotes perforados y cuándo se recomiendan en Colombia?

Los pilotes perforados son elementos de cimentación profunda construidos mediante la excavación previa de un pozo, el cual se rellena con concreto reforzado. En Colombia, se emplean para transferir cargas pesadas a estratos de suelo firme, garantizando la seguridad estructural en infraestructuras y edificios en terrenos de baja capacidad portante.

En el panorama actual de la Ingeniería civil y construcción especializada en cimentaciones profundas y soluciones geotécnicas , la elección del sistema de soporte adecuado define el éxito de cualquier proyecto de gran envergadura. Los pilotes perforados, también conocidos como pilotes excavados o bored piles , han ganado terreno como la solución predilecta para enfrentar los desafíos que presentan los diversos suelos colombianos, desde las arcillas expansivas de la sabana de Bogotá hasta los depósitos aluviales en las zonas costeras.

¿Qué son los pilotes perforados y cómo funcionan?

El principio fundamental de un pilote perforado es la transferencia de carga por fuste (fricción lateral) y por punta (apoyo directo). A diferencia de los pilotes hincados, que se introducen a golpes desplazando el suelo, los pilotes perforados se ejecutan retirando el material del terreno. Este proceso elimina las vibraciones excesivas y el ruido molesto, lo que los hace ideales para entornos urbanos densamente poblados.

Cuando un ingeniero diseña una estructura en ciudades como Medellín o Cali, debe considerar la profundidad necesaria para alcanzar un estrato competente. Los pilotes perforados permiten alcanzar profundidades considerables, a menudo superando los 40 o 50 metros, diámetros que varían según la necesidad estructural, y la capacidad de atravesar capas de roca o suelos muy densos que detendrían a otros sistemas de cimentación.

La versatilidad de este sistema permite:

• Soportar cargas verticales elevadas provenientes de edificios de gran altura.
• Resistir momentos flectores y cargas laterales producidas por sismos o viento.
• Minimizar asentamientos diferenciales en estructuras sensibles.
• Adaptarse a condiciones de espacio restringido en zonas céntricas.
• Proveer estabilidad en proyectos de puentes y viaductos nacionales.

Tipos de cimentaciones profundas en el mercado colombiano

En Colombia, el Reglamento Colombiano de Construcción Sismo Resistente (NSR-10) establece pautas estrictas para el diseño de cimentaciones. Dentro de la categoría de cimentaciones profundas, los pilotes perforados compiten y se complementan con otras técnicas:

1. Pilotes Hincados: Elementos prefabricados de concreto o acero que se golpean hasta alcanzar el rechazo. Son eficientes pero limitados por el ruido y la vibración.
2. Micropilotes: Pilotes de pequeño diámetro (generalmente menos de 300 mm) ideales para reforzamiento de cimentaciones existentes o espacios muy reducidos.
3. Barretes: Pilotes de sección rectangular ejecutados con almejas hidráulicas, comunes en muros pantalla para sótanos profundos.
4. Pilotes de Hélice Continua (CFA): Un método rápido donde la excavación y el hormigonado se realizan de forma simultánea, aunque con limitaciones en profundidad y diámetros comparado con el pilotaje convencional.

La elección entre estos sistemas depende de un estudio de suelos riguroso que evalúe la estratigrafía, el nivel freático y las cargas de servicio de la edificación.

¿Por qué elegir pilotes perforados en proyectos urbanos?

La densificación de las ciudades colombianas ha llevado a construir en lotes cada vez más complejos y cercanos a estructuras existentes. En este contexto, los pilotes perforados ofrecen beneficios competitivos inigualables. La ausencia de impactos dinámicos protege la integridad de los edificios vecinos, evitando grietas o daños estructurales que podrían derivar en problemas legales y sobrecostos.

Además, la capacidad de inspeccionar el fondo de la excavación antes del vaciado del concreto brinda una capa adicional de seguridad técnica. Los ingenieros pueden verificar que el estrato de apoyo coincida con lo previsto en el estudio de suelos, realizando ajustes en tiempo real si es necesario. Esto es particularmente crítico en la geología variable de nuestra región andina.

Principales ventajas operativas:

• Flexibilidad de diseño: Diámetros personalizables según la carga de cada columna.
• Menor impacto ambiental: Control de lodos y residuos de excavación.
• Alta capacidad portante: Un solo pilote de gran diámetro puede reemplazar grupos de pilotes menores.
• Atravesamiento de obstáculos: Capacidad para perforar estratos duros o bolos de roca.
• Monitoreo constante: Posibilidad de instrumentar el pilote para pruebas de carga.

Proceso constructivo paso a paso: Precisión y técnica

El éxito de un pilote perforado reside en la ejecución meticulosa de cada fase. No se trata solo de hacer un hueco, sino de construir una columna estructural enterrada que durará siglos. El proceso inicia con el replanteo topográfico exacto para asegurar la ubicación de cada elemento según los planos estructurales de Inicio del proyecto.

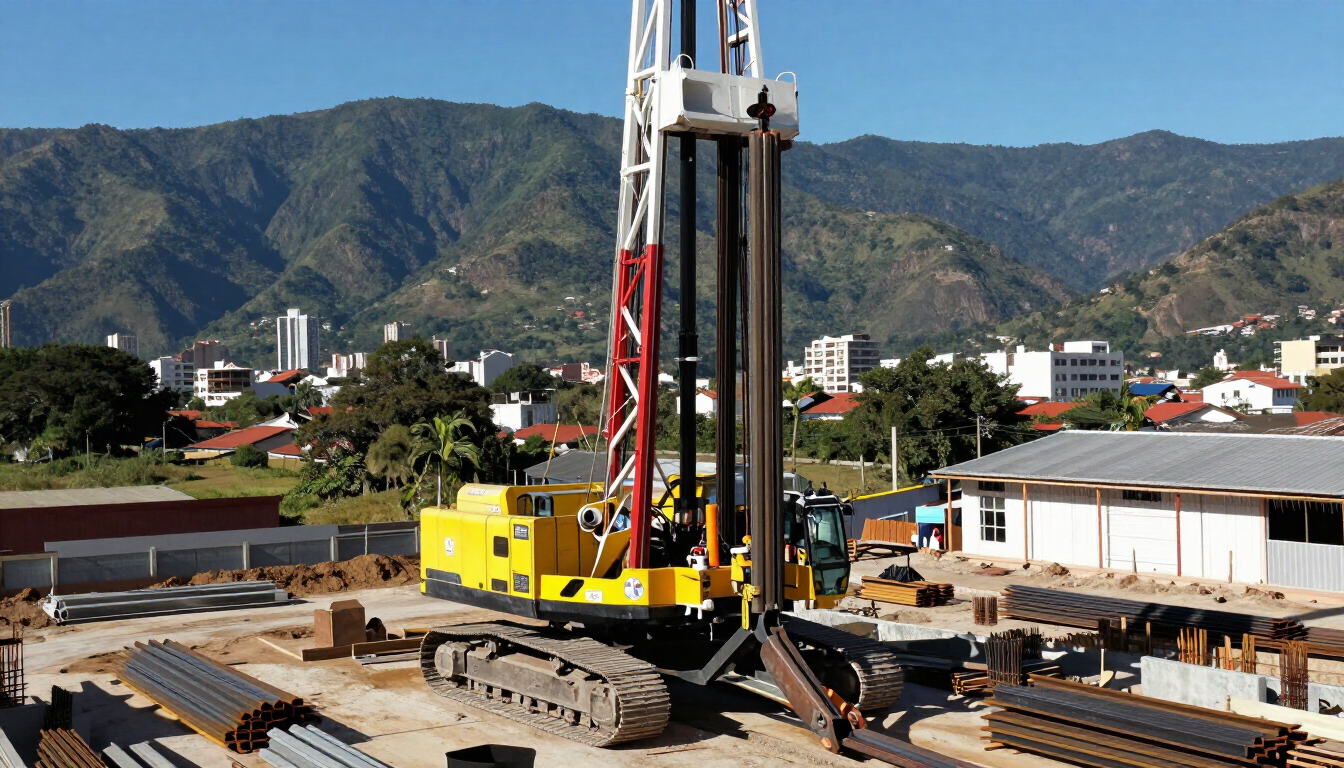

Posteriormente, se procede con la excavación utilizando equipos rotativos con herramientas especializadas (buckets o hélices). Dependiendo de la estabilidad del suelo, se utilizan técnicas de soporte:

• Camisa perdida o recuperable: Tubos de acero que sostienen las paredes del pozo en suelos granulares sueltos.
• Lodos bentoníticos o polímeros: Fluidos que generan una presión hidrostática contra las paredes del pozo, evitando derrumbes en presencia de niveles freáticos altos.

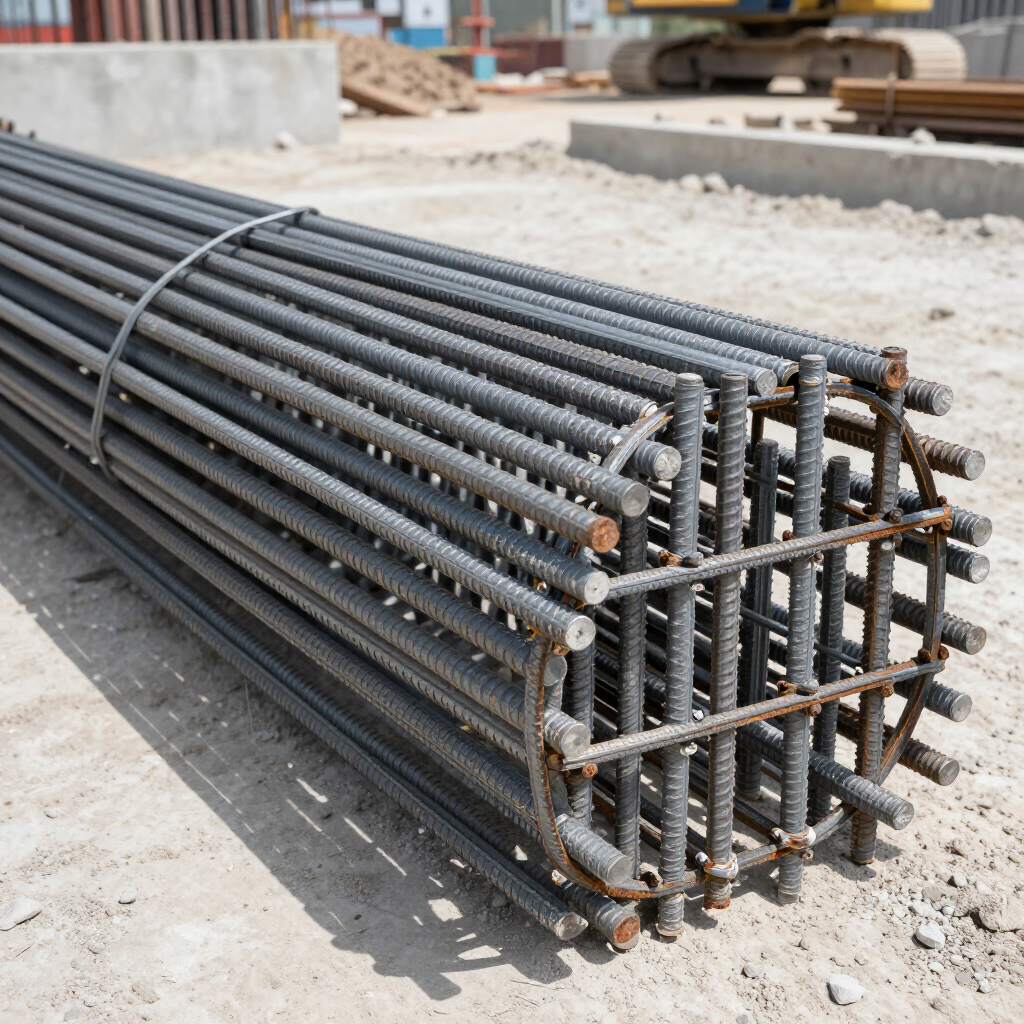

Una vez alcanzada la profundidad de diseño, se realiza la limpieza del fondo. Aquí es donde entra la armadura de acero: jaulas pre-armadas que se descienden al pozo con grúas de alta capacidad. Finalmente, el vaciado del concreto se realiza mediante el método Tremie (tubería sumergida), asegurando que el concreto desplace el agua o lodo desde el fondo hacia arriba sin segregarse.

¿Cómo asegurar la calidad en la ejecución de pilotes?

La calidad en cimentaciones profundas no es negociable. Dado que el elemento terminado queda oculto bajo tierra, se deben emplear métodos de verificación indirecta para garantizar su integridad estructural. En Colombia, es estándar el uso de pruebas de integridad de pilotes (PIT), que utilizan ondas sónicas para detectar posibles discontinuidades en el concreto, como estrechamientos o inclusiones de suelo.

Para proyectos críticos, se realizan pruebas de carga estática o dinámica para validar que la capacidad portante real coincida con los cálculos teóricos. Estas pruebas son fundamentales para el interventor y el diseñador, brindando la tranquilidad de que el edificio se apoya sobre una base sólida.

¿Cuáles son los desafíos del suelo colombiano para el pilotaje?

Colombia posee una de las geologías más complejas del mundo debido a la convergencia de placas tectónicas y la diversidad de sus cordilleras. Esto se traduce en retos específicos para la ingeniería de cimentaciones. En la costa Caribe, nos enfrentamos a niveles freáticos muy superficiales y suelos arenosos licuables, donde el uso de lodos estabilizadores es obligatorio.

En contraste, en ciudades como Bucaramanga, la presencia de suelos coluviales con grandes bloques de roca exige herramientas de perforación de tungsteno y equipos de gran torque. Por otro lado, la Sabana de Bogotá presenta depósitos lacustres de gran espesor y baja resistencia, donde los pilotes deben trabajar principalmente por fricción lateral, requiriendo longitudes considerables para encontrar estabilidad.

Factores críticos a considerar en Colombia:

• Sismicidad: El diseño debe cumplir con las zonas de amenaza sísmica alta y media.
• Variabilidad estratigráfica: Cambios drásticos en el tipo de suelo en distancias cortas.
• Erosión y estabilidad de laderas: Crucial en proyectos de infraestructura vial.
• Disponibilidad de materiales: Calidad del concreto y acero local según normas NTC.
• Logística urbana: Transporte de maquinaria pesada en ciudades con restricciones de movilidad.

Normativa y seguridad en obras de geotecnia

Cumplir con la normativa legal no es solo una cuestión de ética, sino de supervivencia empresarial y seguridad pública. El ingeniero geotecnista debe trabajar de la mano con el ingeniero estructural para que el sistema de cimentación sea coherente con el resto de la edificación. Los pilotes perforados deben ser supervisados por profesionales con experiencia demostrada en Cimentaciones y Geotecnia .

La seguridad industrial en el sitio de obra es igualmente prioritaria. El manejo de maquinaria de gran tonelaje, la manipulación de jaulas de acero de varias toneladas y el trabajo cerca de excavaciones abiertas requieren protocolos de seguridad rigurosos. El uso de equipos de protección personal (EPP), señalización adecuada y capacitación constante del personal operativo reduce drásticamente el riesgo de incidentes.

Resumen y recomendaciones finales sobre pilotes perforados

Los pilotes perforados representan la columna vertebral de la infraestructura moderna en Colombia. Su capacidad para adaptarse a suelos difíciles, junto con su mínimo impacto en el entorno urbano, los convierte en la solución técnica superior para constructoras y desarrolladores que buscan solidez y confiabilidad a largo plazo. La clave del éxito radica en una planeación detallada que integre un estudio de suelos preciso, un diseño estructural robusto y una ejecución técnica impecable.

Si usted está liderando un proyecto de construcción en el país, recuerde que la cimentación es la inversión más crítica de su obra. Escatimar en geotecnia puede resultar en fallas estructurales costosas o retrasos significativos. Para asegurar el éxito de su cimentación profunda, considere los siguientes puntos clave:

• Realice estudios de suelos completos con laboratorios certificados.
• Elija contratistas con maquinaria moderna y personal calificado.
• Implemente controles de calidad e integridad en el 100% de los pilotes.
• Verifique el cumplimiento estricto de la norma NSR-10.
• Priorice la seguridad en obra para proteger a su equipo y a la comunidad.
