Sistema Earth Drill: ventajas para obras de alta complejidad

El sistema Earth Drill es un método de perforación rotativa para cimentaciones profundas que emplea una barra telescópica (Kelly) y herramientas de corte como baldes o barrenos. Es la solución ideal para excavar pilotes de gran diámetro con alta precisión, permitiendo atravesar diversos estratos de suelo de forma eficiente en proyectos de infraestructura compleja.

¿Qué es el sistema Earth Drill y cómo funciona?

El sistema Earth Drill, también conocido como perforación rotativa convencional, se basa en la transmisión de torque y fuerza de empuje desde una mesa rotaria hacia una herramienta de excavación situada en el extremo de una barra Kelly . Este método es fundamental en la ingeniería civil moderna, especialmente cuando se requiere alcanzar profundidades significativas para transferir las cargas de una estructura hacia estratos de suelo más competentes y resistentes.

El funcionamiento comienza con el posicionamiento preciso de la maquinaria sobre el eje del pilote. La rotación del balde permite que sus dientes de corte fracturen el suelo, el cual se aloja dentro del cuerpo del balde. Una vez lleno, la barra Kelly se retrae telescópicamente para extraer la herramienta y vaciar el material en la superficie. Este ciclo se repite hasta alcanzar la cota de fundación diseñada por los ingenieros geotécnicos.

En Colombia, donde la geología varía drásticamente entre regiones, el sistema Earth Drill ha demostrado ser versátil. Se adapta a:

• Arcillas blandas típicas de la sabana de Bogotá.
• Suelos granulares y depósitos aluviales en valles interandinos.
• Suelos con presencia de niveles freáticos altos (usando lodos estabilizadores).
• Estratos de roca blanda o meteorizada.
• Rellenos antrópicos en zonas urbanas densamente pobladas.

Componentes esenciales: La barra Kelly y el balde

La eficiencia de este sistema depende de la sinergia entre sus componentes mecánicos. La barra Kelly es el elemento más distintivo; consiste en una serie de tubos telescópicos de acero de alta resistencia que se extienden para alcanzar profundidades que pueden superar los 60 o 70 metros. Su diseño permite transmitir el torque del motor hidráulico a la herramienta sin perder rigidez estructural.

Por otro lado, el balde de perforación (o bucket) es la herramienta final que interactúa con el terreno. Existen diferentes tipos según el material a excavar:

1. Baldes de suelo: Diseñados para arcillas y limos.
2. Baldes de roca: Equipados con dientes de tungsteno para estratos duros.
3. Baldes de limpieza: Para asegurar que el fondo de la excavación esté libre de sedimentos.
4. Barrenos (augers): Útiles en suelos muy cohesivos o compactos.

La elección correcta de estos componentes en nuestros servicios de cimentación garantiza que la perforación se mantenga vertical y dentro de las tolerancias permitidas, algo vital para la integridad de edificios de gran altura o puentes de luz extensa.

¿Cuáles son las ventajas del sistema Earth Drill en suelos colombianos?

Las ventajas técnicas del sistema Earth Drill son particularmente relevantes para los desafíos constructivos en Colombia. Una de las principales fortalezas es su capacidad para manejar diámetros grandes, a menudo superando los 2.0 metros, lo cual es esencial para soportar las cargas sísmicas y gravitacionales de los nuevos desarrollos urbanos en ciudades como Bogotá, Medellín y Barranquilla.

Además de la capacidad de carga, el sistema ofrece una flexibilidad logística superior. A diferencia de otros métodos que requieren plantas de concreto masivas en sitio desde el primer minuto, el Earth Drill permite una planificación por fases. Esto es crucial en entornos urbanos donde el espacio de maniobra es limitado. La precisión con la que se extrae el material permite también un control volumétrico del concreto mucho más exacto, reduciendo el desperdicio y optimizando los costos del proyecto.

Eficiencia operativa y precisión geométrica

La precisión es el pilar de cualquier proyecto de ingeniería exitoso. El sistema Earth Drill sobresale en este aspecto gracias a los sistemas de monitoreo electrónico integrados en las máquinas modernas. Estos sistemas permiten al operador controlar en tiempo real la verticalidad de la perforación y la profundidad exacta. En suelos difíciles, como los que encontramos en el occidente colombiano, esta monitorización evita desviaciones que podrían comprometer la estabilidad de los muros pantalla o los pilotes adyacentes.

En términos de velocidad, aunque el ciclo de extracción de la barra Kelly pueda parecer más lento que métodos continuos como el CFA, su capacidad para atravesar obstáculos enterrados o capas de roca lo compensa con creces. No hay nada más costoso en una obra que detener la producción por una herramienta atascada; el Earth Drill ofrece la potencia necesaria para superar estas contingencias sin cambiar de equipo.

Los beneficios operativos incluyen:

• Menor vibración inducida al terreno circundante.
• Reducción de niveles de ruido en zonas residenciales.
• Capacidad de perforación en seco o con fluidos.
• Facilidad para realizar ensayos de integridad (Cross-hole).
• Posibilidad de ensanchar la base del pilote (belling).

Si deseas conocer más sobre cómo aplicamos estas técnicas, no dudes en visitar nuestra sección de Blog donde compartimos casos de éxito en infraestructura vial.

¿Cómo se compara el sistema Earth Drill con otros métodos?

Cuando los desarrolladores evalúan opciones de cimentación profunda, a menudo surge la duda entre el sistema Earth Drill y el sistema de Hélice Continua (CFA). Mientras que el CFA es excelente para suelos blandos y profundidades moderadas con alta velocidad, el Earth Drill es el "peso pesado" de la industria. Su superioridad se manifiesta cuando el diseño requiere pilotes de diámetro variable en un mismo sitio o cuando se encuentran estratos de alta dureza que una hélice continua no podría penetrar eficientemente.

Otra diferencia clave radica en la inspección. Con el sistema de rotación con balde y Kelly, es posible inspeccionar visualmente (mediante cámaras o sensores) la calidad del estrato en el fondo de la excavación antes de fundir el concreto. Esto proporciona una capa adicional de seguridad técnica que los ingenieros calculistas valoran enormemente, asegurando que la punta del pilote realmente descanse sobre el suelo firme previsto en el estudio geotécnico.

Consideraciones de seguridad y estabilidad estructural

En la construcción especializada, la seguridad no es solo una norma, es la base del negocio. El uso del sistema Earth Drill minimiza riesgos de descompresión del suelo. En ciudades con suelos sensibles a los cambios de presión, como los depósitos lacustres de Bogotá, el uso de camisas recuperables o lodos bentoníticos en conjunto con la perforación rotativa evita el colapso de las paredes de la excavación y protege las cimentaciones de predios vecinos.

La estabilidad estructural del pilote terminado es superior debido a la rugosidad que el balde genera en las paredes de la perforación. Esta rugosidad aumenta la fricción lateral entre el concreto y el suelo, lo que se traduce en una mayor capacidad portante por fuste. Para las constructoras en Colombia, esto significa que se pueden optimizar las longitudes de los pilotes sin sacrificar la seguridad, generando ahorros significativos en materiales.

Factores de seguridad a tener en cuenta:

• Uso obligatorio de camisas metálicas en suelos colapsables.
• Control estricto de la densidad de los lodos estabilizadores.
• Verificación constante del desgaste de los dientes del balde.
• Mantenimiento preventivo de los cables y poleas de la Kelly.
• Capacitación técnica certificada para todos los operarios.

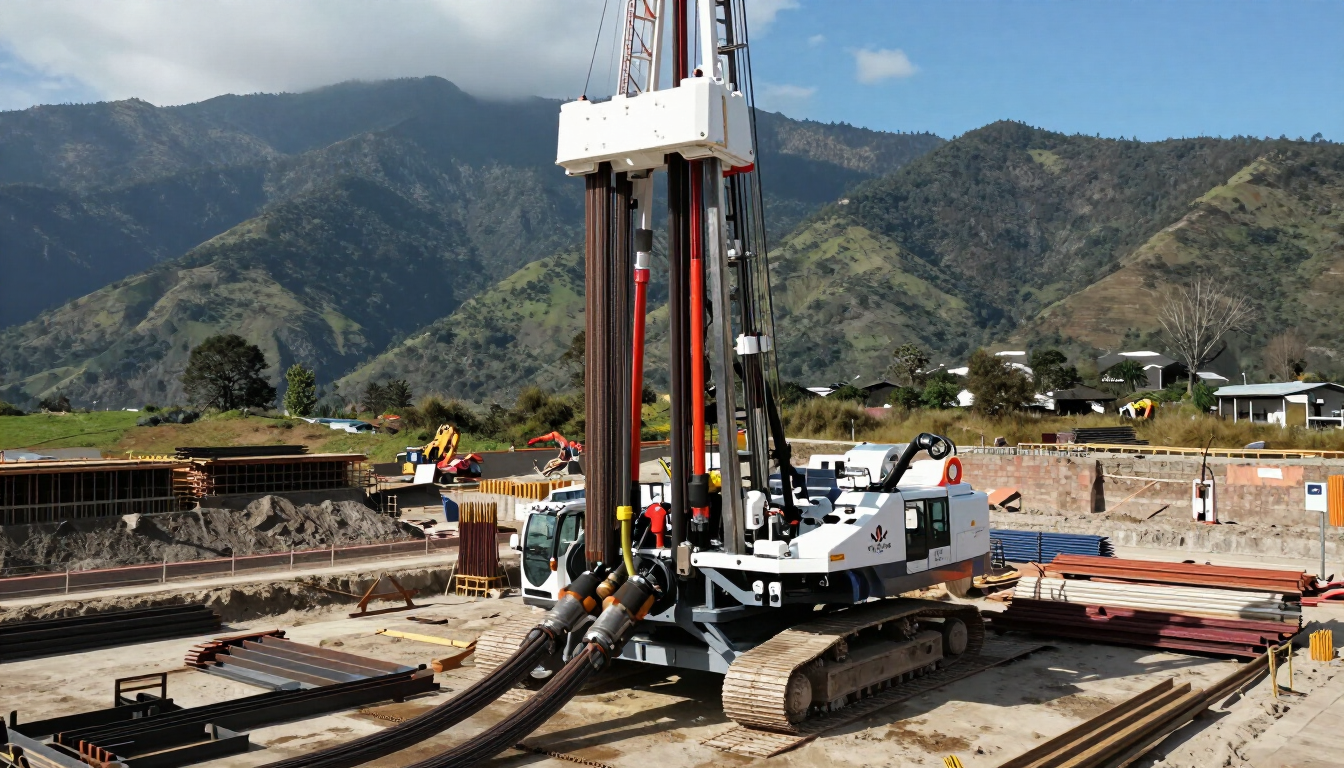

¿Por qué elegir tecnología de rotación para proyectos de infraestructura?

La infraestructura de transporte en Colombia, que incluye viaductos, puentes y túneles, exige soluciones que resistan el paso del tiempo y las inclemencias climáticas. El sistema Earth Drill es el estándar de oro para estos proyectos porque permite la construcción de cimentaciones que penetran profundamente en el macizo rocoso o en estratos densos de grava, garantizando que los puentes no sufran asentamientos diferenciales ni fallas catastróficas durante eventos sísmicos.

Además, la versatilidad de las máquinas rotativas permite trabajar en pendientes o terrenos irregulares, comunes en nuestra geografía andina. La potencia de torque disponible en estos equipos asegura que, sin importar cuán compactado esté el suelo, la meta de profundidad se alcanzará dentro del cronograma previsto. Esto reduce los sobrecostos por demoras y fortalece la confianza de los inversionistas en el proyecto.

Para obtener una asesoría personalizada sobre su próximo gran desarrollo, le invitamos a ponerse en contacto con nuestro equipo de expertos en ingeniería geotécnica.

Resumen de ventajas del sistema Earth Drill en cimentación

En conclusión, el sistema de perforación Earth Drill con rotación de balde y barra Kelly representa la cúspide de la eficiencia en cimentaciones profundas. Su capacidad para adaptarse a las complejas condiciones del suelo colombiano, junto con la precisión geométrica y la seguridad estructural que ofrece, lo convierte en la elección predilecta para ingenieros y constructoras que buscan solidez y confiabilidad.

Puntos clave a recordar:

• Versatilidad Total: Capaz de perforar en casi cualquier tipo de suelo o roca blanda.
• Grandes Dimensiones: Ideal para pilotes de gran diámetro y gran profundidad.
• Control de Calidad: Permite la inspección directa del fondo y control de verticalidad.
• Optimización de Costos: Mayor fricción lateral y control preciso del concreto.
• Seguridad Estructural: Minimiza el impacto en estructuras vecinas y garantiza estabilidad.

Si su proyecto requiere la máxima solidez desde el primer centímetro de suelo, el sistema Earth Drill es, sin duda, la solución técnica más robusta disponible en el mercado actual. Como líderes en el sector en Colombia, estamos listos para llevar su obra al siguiente nivel de excelencia estructural.
