Muros pantalla y barretes: soluciones de contención y cimentación

Los muros pantalla y barretes lineales son elementos de cimentación profunda construidos in situ que funcionan como sistemas de contención y soporte estructural. Utilizan excavación asistida por lodos para estabilizar el terreno, permitiendo construir muros continuos bajo el suelo o apoyos puntuales de gran capacidad de carga en entornos urbanos densos.

¿Qué son los muros pantalla y para qué se utilizan?

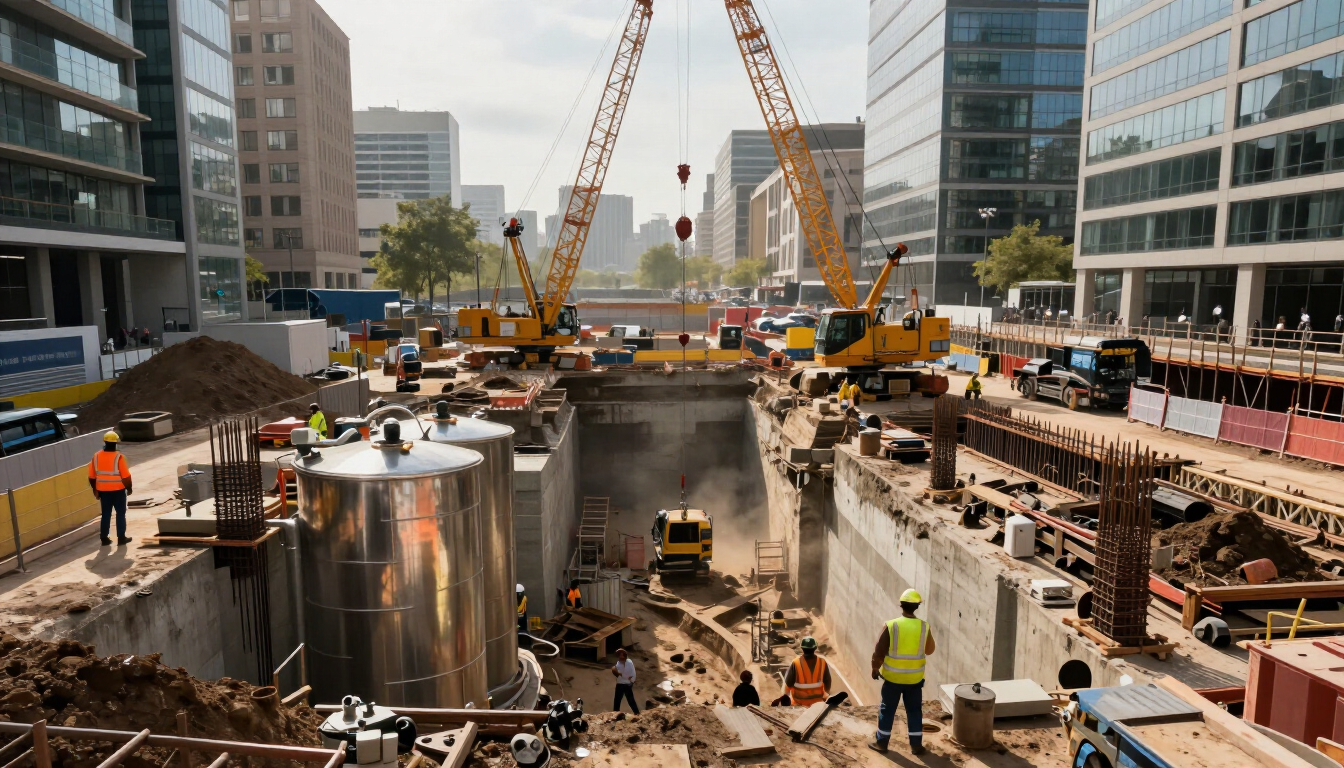

En el ámbito de la ingeniería civil moderna, la necesidad de aprovechar el espacio subterráneo ha llevado al desarrollo de técnicas cada vez más sofisticadas. Los muros pantalla , también conocidos como muros milaneses, son estructuras de concreto reforzado que se construyen en el subsuelo antes de realizar la excavación general del proyecto. Esta técnica es fundamental en ciudades como Bogotá, donde el nivel freático y la naturaleza de los suelos exigen soluciones de Cimentaciones y Geotecnia de alta precisión.

La función principal de un muro pantalla es doble: actúa como un muro de contención definitivo que soporta las presiones laterales del terreno y el agua, y simultáneamente sirve como cimentación profunda para transmitir las cargas verticales de la edificación hacia estratos más resistentes. Su ejecución implica la excavación de zanjas profundas, conocidas como bataches, que se mantienen abiertas gracias al uso de lodos bentoníticos o poliméricos. Estos fluidos ejercen una presión hidrostática que evita el colapso de las paredes de la excavación mientras se introduce la armadura de acero y se realiza el vaciado del concreto.

Por otro lado, los barretes lineales son una variante técnica de los muros pantalla. A diferencia de un muro continuo, el barrete es un elemento individual de sección rectangular, similar en función a un pilote, pero excavado con el mismo equipo que los muros pantalla (cuchara bivalva o hidrofresa). Se utilizan cuando se requieren capacidades de carga excepcionalmente altas que superan las posibilidades de los pilotes circulares convencionales.

¿Cómo es el proceso constructivo de los muros pantalla y barretes lineales?

El éxito de estas soluciones geotécnicas radica en un proceso constructivo riguroso que garantiza la verticalidad y la integridad del elemento. Entender este proceso es vital para desarrolladores e interventores que buscan asegurar la solidez de sus obras. Los pasos principales incluyen:

• Construcción de muretes guía: Pequeños muros de concreto en la superficie que definen la alineación y aseguran la estabilidad de la parte superior de la zanja.

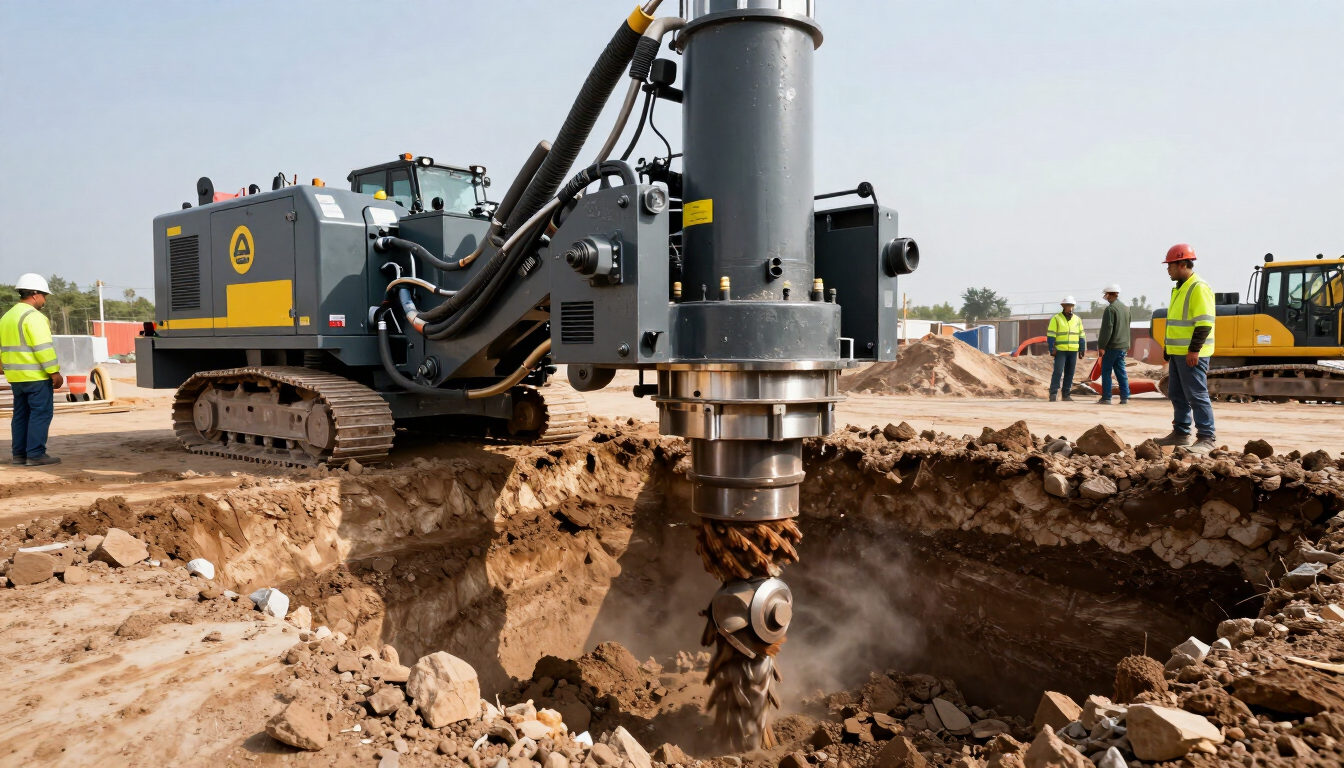

• Excavación con lodos: Se extrae el suelo utilizando cucharas mecánicas o hidráulicas. El nivel del lodo debe mantenerse constante para prevenir derrumbes.
• Limpieza y desarenado: Antes del vaciado, se procesa el lodo para eliminar partículas de suelo suspendidas que podrían comprometer la calidad del concreto.

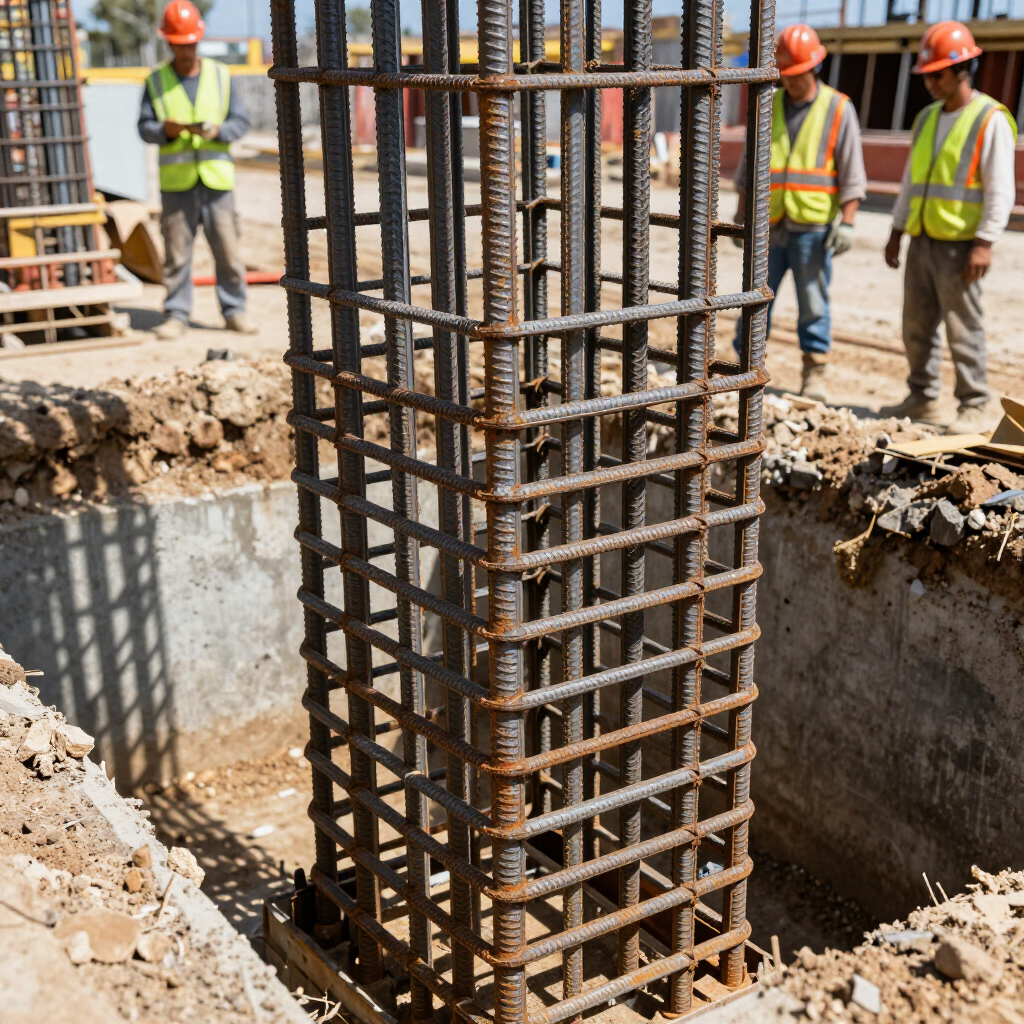

• Colocación de la armadura: Se introducen jaulas de acero de refuerzo diseñadas para soportar esfuerzos de flexión y compresión.
• Vaciado de concreto: Se realiza mediante el método Tremie, desplazando el lodo desde el fondo hacia arriba para evitar la segregación.

La importancia de los lodos estabilizadores

El uso de lodos es lo que permite que los muros pantalla y barretes lineales alcancen profundidades considerables sin necesidad de entibaciones provisionales costosas. En proyectos de infraestructura en Colombia, la elección entre lodo bentonítico o polimérico depende de la química del suelo y el agua local. Esta tecnología minimiza las vibraciones y el ruido, lo cual es una ventaja crítica al trabajar cerca de edificaciones existentes, protegiendo la integridad de las estructuras vecinas.

Ventajas técnicas de las cimentaciones con muros pantalla

Implementar muros pantalla en un proyecto de construcción ofrece beneficios que impactan directamente en la rentabilidad y seguridad del activo. Entre las ventajas más destacadas encontramos:

1. Gran rigidez estructural: Ofrecen una deformación mínima ante empujes laterales, ideal para sótanos profundos.
2. Impermeabilización efectiva: Actúan como una barrera contra el flujo de agua subterránea, reduciendo la necesidad de bombeo constante. Capacidad portante elevada: Pueden soportar cargas masivas de edificios de gran altura.
3. Optimización del espacio: Permiten excavar hasta el límite del predio, maximizando el área útil de sótanos.
4. Seguridad vecinal: Al ser un sistema de "soporte previo", se reducen los riesgos de asentamientos en vías o construcciones colindantes.

¿Cuándo es necesario implementar barretes lineales en un proyecto?

Los barretes lineales se convierten en la opción preferida cuando las condiciones del suelo o las cargas de diseño son extremas. A menudo, los diseñadores estructurales optan por ellos en lugar de grupos de pilotes circulares por razones de eficiencia y geometría. Su forma rectangular permite una mejor alineación con los muros de carga o columnas de la superestructura, simplificando la transición de esfuerzos.

Aplicaciones clave de los barretes

• Puentes y Viaductos: Para soportar las grandes luces y esfuerzos sísmicos en las pilas de puentes.
• Edificios de Gran Altura (Rascacielos): Donde las cargas puntuales requieren un área de contacto y fricción lateral superior a la de un pilote convencional.
• Refuerzo de Cimentaciones: En zonas donde el suelo competente se encuentra a profundidades muy grandes.

La versatilidad de los muros pantalla y barretes lineales permite adaptarse a diversas geometrías. No se limitan a líneas rectas; pueden configurarse en formas de "L", "T" o "H" para proporcionar una estabilidad multidireccional, algo fundamental en zonas de alta sismicidad como diversas regiones de Colombia. Si tiene dudas sobre cuál técnica es la más adecuada para su suelo, no dude en ponerse en Contacto con nuestros especialistas.

Diferencias principales entre muros pantalla y pilotes tradicionales

Aunque ambos son cimentaciones profundas, la elección entre ellos depende del análisis costo-beneficio y el entorno. Mientras que los pilotes son ideales para cargas distribuidas y suelos más uniformes, los muros pantalla destacan en proyectos con múltiples sótanos. Los muros pantalla eliminan la necesidad de muros de contención adicionales, integrando la estructura de soporte y la cimentación en un solo paso constructivo, lo que suele reducir los tiempos totales de ejecución en la fase de obra civil.

Conclusiones sobre el uso de muros pantalla y barretes lineales

La elección de un sistema de cimentación adecuado es la decisión más crítica para la longevidad de cualquier estructura. Los muros pantalla y barretes lineales representan el pináculo de la ingeniería geotécnica para proyectos de alta complejidad, ofreciendo seguridad, impermeabilidad y una capacidad de carga excepcional.

Puntos clave a recordar:

• Seguridad y Estabilidad: Ideales para excavaciones profundas en centros urbanos con suelos complejos.
• Eficiencia Estructural: Combinan la función de cimentación y contención, optimizando costos y espacios.
• Precisión Técnica: Requieren equipos especializados y un control riguroso de lodos y concreto.
• Versatilidad: Los barretes lineales superan las limitaciones de carga de los pilotes convencionales en diseños exigentes.

Para garantizar el éxito de su próximo proyecto de infraestructura o edificación, es fundamental contar con un aliado técnico que domine estas tecnologías. Le invitamos a explorar más sobre nuestras soluciones en el Blog de ingeniería o a visitar nuestra página de Inicio para conocer nuestra trayectoria en Colombia. Asegurar la solidez desde la base es el primer paso para construir el futuro del país.
